[Network] OSI 7Layer

이번에는 OSI 7Layer에 대해서 알아보자.

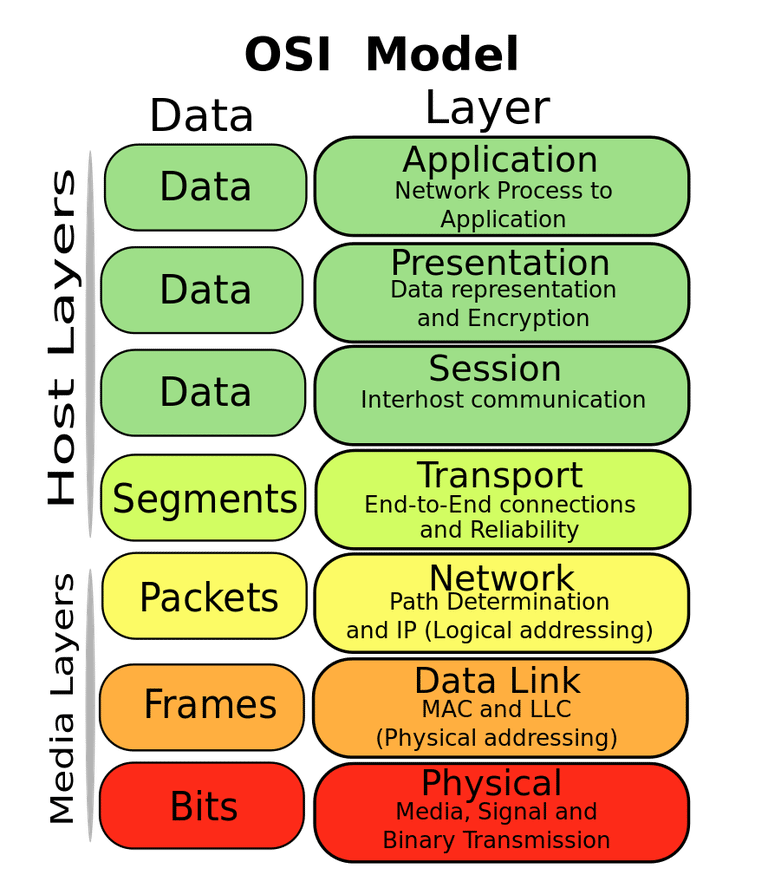

OSI 모형(Open Systems Interconnection Reference Model)은 국제표준화기구(ISO)에서 개발한 모델로, 컴퓨터 네트워크 프로토콜 디자인과 통신을 계층으로 나누어 설명한 것이다. 일반적으로 OSI 7 계층이라고 한다. -(출처:wiki)

---

간략하게 계층별 기능을 나열해보겠습니다.



• 물리 계층/1 - 물리적으로 데이터를 전송하는 역할을 수행
  • 물리적인 연결, 전기적.기계적. 기능적. 절차적인 수단 제공
  • 대표 장비) UTP Cable, Repeater, Hub, ...



• 데이터 링크 계층/2 - 오류제어와 흐름제어를 담당
  • 주소: MAC Address
  • PDU : 프레임
  • 헤더에는 송신지 주소와 수신지 주소가 있음
  • 프레임의 수신지 주소는 바로 다음 접근 가능한 장비의 주소
  • 대표 장비) L2 Switch ...

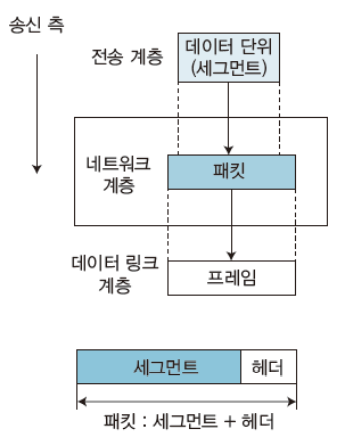

• 네트워크 계층/3 - 데이터를 분할해서 패킷 생성이 주 목적
  • 최적의 경로를 결정하는 역할
  • PDU : 패킷
  • 주소: IP
  • 대표장비) Router, L3 Switch ...

---

• 전송 계층/4 - 송수신 프로세스 사이의 연결 기능을 지원 (TCP/UDP)
  • 전송 방식을 결정하는 역할
  • PDU : 세그먼트(TCP), 데이터그램(UDP)
  • 패킷들의 전송이 유효한지 확인하고 전송 실패한 패킷들을 재전송하는 역할
  • 주소: Port Number
  • 대표장비: L4 Switch

• 세션 계층/5 -대화 개념을 지원하는 상위의 논리적 연결을 지원



• 표현 계층/6 - 데이터의 표현방법
  • 압축 : 전송되는 데이터 양
  • 암호화 : 전송되는 데이터의 의미

• 응용 계층/7 : 다양한 응용 환경을 지원
