[Network] 통신 방식과 통신 형태

네트워크 통신 방식(LAN)

유니캐스트

• 네트워크에서 가장 많이 사용한다.
• 서버와 클라이언트 간의 1:1 통신 방식
• 통신하려면 전송되는 프레임안에 항상 송신지, 수신지주소 즉, MAC 주소가 있어야 함
  • MAC 주소가 수신지 주소가 아니라고 판단하면 해당 프레임 버림.

---

브로드캐스트

• 로컬에 있는 모든 네트워크 단말기에 데이터를 보내는 방식
• 1:N 통신
• 브로트캐스트의 주소는 FF-FF-FF-FF-FF-FF 로 미리 정해져 있다.
• 수신을 원치 않는 클라이언트도 수신하게 되므로 네트워크 성능 저하를 가져올 수 있다.

---

멀티캐스트

• 전송하려는 특정 그룹에게만 한번에 전송할 수 있다
• 유니캐스트로 반복해서 보낼 필요없고, 브로드캐스트처럼 전송 받을 필요가 없는 컴퓨터에 보내지 않아도 된다.\

---

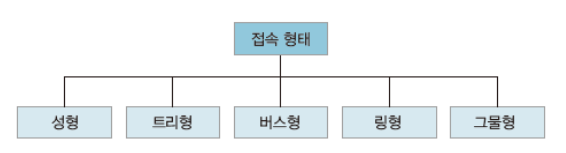

네트워크 접속형태



성형(Star)

• 가장 일반적인 네트워크 구성 형태
• 하나의 케이블은 허브 같은 중앙의 네트워크 장치하고만 연결.
• 중앙 집중적인 구조라 유지보수나 확장 용이하다.
• 중앙 전송제어장치에 장애가 있으면 전체 동작불가.

---

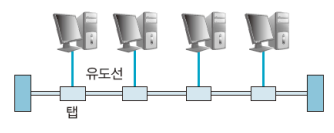

버스형(Bus)

• 케이블에 연결되어 있는 하나의 노드가 전송을 하면 그것이 브로드캐스트 되어 다른 모든 노드가 수신할 수 있다.
• 설치가 쉽고 저렴.
• 성형이나 트리형 보다 사용하는 케이블양이 적음
• 중앙 케이블이 고장나면 네트워크 동작x
• 재구성이나 결합, 분리가 어렵다
• 충돌 발생가능성 있음.

---

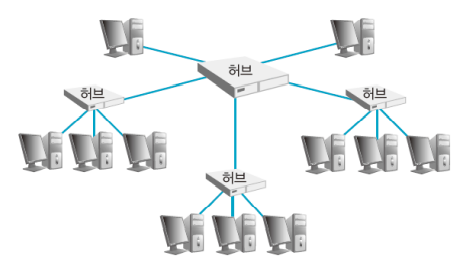

트리형(Tree)

• 성형의 변형으로, 트리형태의 노드에 전송제어장치를 두어 노드들을 연결하는 형태.
• 관리나 네트워크 확장이 쉽다.
• 중앙에 트래픽이 집중되어 병목현상이 발생할 수 있고, 중아의 전송제어장치가 다운되면 전체 네트워크 장애 발생.

---

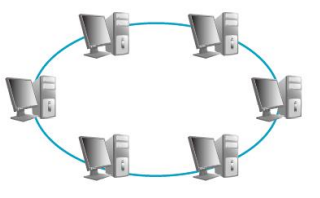

링형(Ring)

• 구조가 단순하여 설치와 재구성이 쉽고, 장애가 발생해도 복구시간이 빠르다.
• 신호는 항상 순환되므로 한 장치에서 신호를 받지 못하면 경보를 내줌
• 링을 제어하는 절차가 복잡
• 새로운 장비를 연결하려면 링을 절단 후 장비를 추가해야 함

---

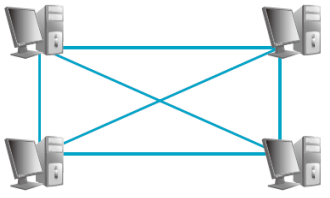

그물형(Mesh Topology)

• 중앙에 제어하는 노드없이 모든 노드가 상호 간에 1:1 형태로 연결되어있는 상태
• 신뢰성이 높아 중요한 네트워크에 주로 사용한다.
• 일부 통신회선에 장애가 발생하면 다른 경로로 통하여 전송 가능
• 설치와 재구성이 어렵다
• 각 링크와 연결되는 하드웨어에 엄청난 비용이 들 수 있다.

---

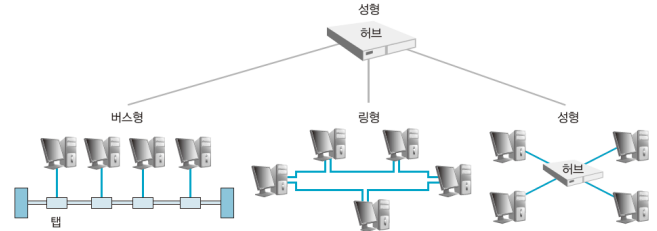

혼합형(Hybrid Topology)

• 사실 소규모 네트워크가 아니라면 순수 버스형,링형 같은 형태를 실제로 만나보긴 힘들다.
• 효율을 높이고 결함 허용능력을 증가 시키기위해 혼합형 접속형태 사용
